Was ist Mangantetroxid (Mn₃O₄)? Eigenschaften, Struktur und industrielle Bedeutung erklärt

2026.06.17 48

Die Beschaffungsteams und F&E-Ingenieure verwechseln Mangantetroxid meist mit Manganoxid im Allgemeinen. Fachleute neigen dazu, es als Mangandioxid (MnO₂) oder Mangansesquioxid (Mn₂O₃) zu betrachten. Dieser Irrglaube stellt enorme Probleme für die Folgeprozesse dar, da diese Materialien industriell ganz anders funktionieren.

Dieser Artikel soll Ihnen helfen, solche Fehler zu vermeiden. Am Ende dieses Artikels erfahren Sie die wahre Natur von Mangantetroxid (Mn₃O₄). Die Diskussion befasst sich mit der gemischten Wertigkeit von Mn₃O₄, seiner Hausmannit-Kristallstruktur und den Gründen für die Wahl dieser Substanz aufgrund dieser Schlüsseleigenschaften. Drei bestimmte Branchen benötigen Mn₃O₄ in bestimmten Qualitäten, deren Substitution absolut unmöglich sein wird. Dazu gehören die Produktion von Batterievorläufern, Weichferriten und Spezialkeramiken.

Physikalische und chemische Eigenschaften von Mangantetroxid

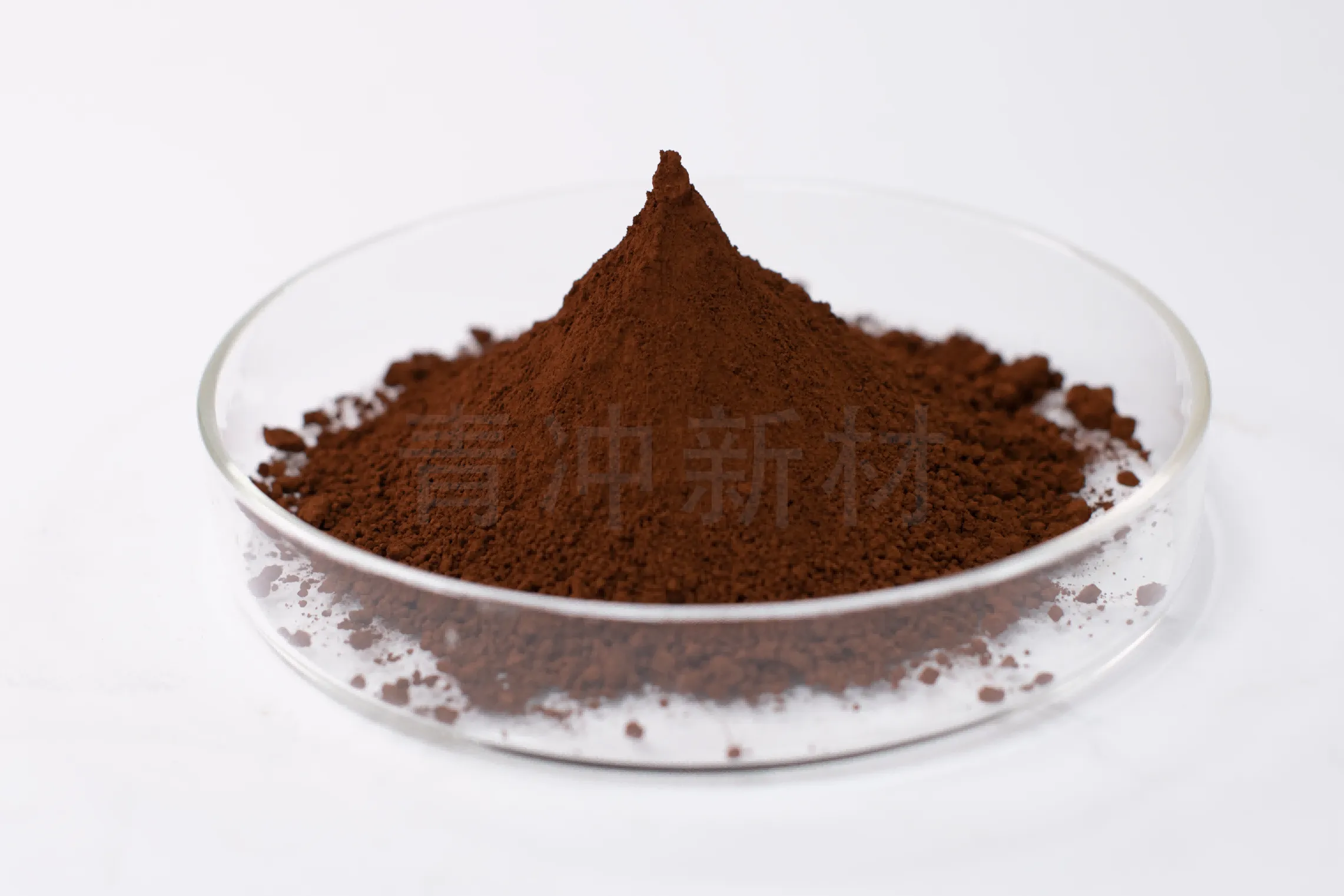

Mangantetroxid ist in seiner grundlegendsten Form eine exklusive chemische Substanz, die die CAS-Nr. 1317-35-7 erhalten hat. Die chemische Formel der Substanz lautet Mn₃O₄ und ihr Molekulargewicht beträgt 228,81 g/mol. Als Substanz im physikalischen Zustand ist es von Natur aus recht dicht und hat eine schwarzbraune Farbe mit metallischem Aussehen. Genau das wird jeder potenzielle Chemieeinkäufer auf den Weltmärkten suchen.

Um die Leistung dieses Materials zu verstehen, müssen Sie sich seine spezifischen physikalischen Daten ansehen.

Wichtige physikalische Eigenschaften

Eigentum	Wert	Beschreibung
Dichte	~4,86 g/cm³	Durch die hohe Dichte eignet es sich für die fortgeschrittene Materialsynthese.
Schmelzpunkt	~1.562 °C	Hervorragende thermische Stabilität beim Hochtemperaturbrennen.
Löslichkeit (Wasser)	Praktisch unlöslich	Bleibt in wässrigen Umgebungen stabil.
Löslichkeit (Säuren)	Löslich in Mineralsäuren	Löst sich leicht in Säuren wie Salz- oder Schwefelsäure.

Auch sein chemisches Verhalten zeichnet es aus. Mn₃O₄ bleibt unter normalen Luftbedingungen sehr stabil, selbst wenn die Temperatur auf etwa 940 °C erhöht wird. Sobald die Temperatur jedoch diesen kritischen Punkt überschreitet, beginnt die Umwandlung in Mn₂O₃. Dieses thermische Stabilitätsfenster ist eine sehr wichtige Kaufvoraussetzung für Industriekunden, die ihre Materialien durch Hochtemperaturöfen laufen lassen.

Außerdem zeigt Mangantetroxid eine deutliche gemischte Valenzstimmung. Anstatt sich wie die meisten einfachen Metalloxide zu verhalten, sind bei Mn₃O₄ Mn²⁺- und Mn³⁺-Ionen gemeinsam innerhalb eines Kristallgitters vorhanden. Es handelt sich nicht nur um eine einfache physikalische Mischung aus zwei separaten Oxiden. Diese eingebaute Koexistenz prägt seine chemische Reaktivität und trägt zum magnetischen Moment bei. Und dieses magnetische Moment ist letztendlich eng mit seinem Fe²⁺-Analogon, im Grunde den Mn²⁺-Ionen, verbunden.

Kristallstruktur: Die Spinellarchitektur, die Mn₃O₄ auszeichnet

Um Mangantetroxid wirklich in den Griff zu bekommen, muss man seine Kristallform vergrößern. Die synthetische Mn₃O₄-Version ist im Grunde das direkte Analogon des Minerals Hausmannit, das in der Natur vorkommt. In der Praxis werfen Geologen, Materialexperten und Beschaffungsforscher die Begriffe „Mangantetroxid“ und „Hausmannit“ fast so um sich, als wären sie dasselbe, sowohl in wissenschaftlichen Aufsätzen als auch in kommerziellen, beschaffungsbezogenen Dokumenten.

Die physikalische Anordnung von Hausmannit zeigt sich als verzerrtes spinellartiges Gitter. In „normalen“ Spinellstrukturen sitzen die Atome in einer recht ordentlichen, perfekt symmetrischen kubischen Anordnung. Aber Hausmannit folgt nicht dieser klaren Vorlage. In diesem verzerrten Spinellaufbau befinden sich die Mn²⁺-Ionen in den tetraedrischen Positionen und die Mn³⁺-Ionen in den oktaedrischen Positionen. Dann lösen die Mn³⁺-Ionen den sogenannten Jahn-Teller-Effekt aus. Dieses Phänomen führt dazu, dass sich das Gitter verlängert und das gesamte Netzwerk eine tetragonale Verformung erfährt. Aufgrund dieser Verzerrung verhält sich Mn₃O₄ deutlich anders als die kubischen Spinelle, beispielsweise Manganferrit MnFe₂O₄. Es verleiht den Materialien eine starke magnetische Richtungspräferenz und besondere Reaktivitätssignaturen.

Diese Struktur ist im kommerziellen Kontext von großer Bedeutung. Die einzigartige Spinellarchitektur ermöglicht es Mn₃O₄, als außergewöhnlicher Templatvorläufer in der NMC-Kathodensynthese (Nickel-Mangan-Kobalt) zu dienen. Die Struktur bestimmt direkt, wie gut sich das Material in Batterieproduktionslinien integrieren lässt.

Darüber hinaus unterstreicht der Vergleich von Hausmannit mit anderen Oxiden seine Einzigartigkeit. Pyrolusit (MnO₂) weist eine Rutilstruktur auf und Bixbyit (Mn₂O₃) weist eine kubische Struktur auf. Keine dieser Alternativen bietet das richtige Gittergerüst, das für fortschrittliche Weichferrite oder Batterieschablonen erforderlich ist. Daher ist die Angabe von Mn₃O₄ für diese Anwendungen die einzig richtige Wahl.

Wie Mangantetroxid hergestellt wird: Wege und Auswirkungen auf die Reinheit

Herauszufinden, wie Mangantetroxid synthetisiert wird, hilft herauszufinden, woraus das Material besteht und wie es letztendlich seine Aufgabe in der Praxis erfüllt. In den meisten Fällen stützen sich Hersteller bei der Herstellung von Mn₃O₄ auf zwei Hauptproduktionswege. Jede Route endet mit einem etwas anderen Partikelprofil, sodass sie tendenziell zu unterschiedlichen Branchen und unterschiedlichen Erwartungen an die Reaktivität passt.

Der Weg der thermischen Zersetzung

Der wichtigste industrielle Weg ist grundsätzlich der kontrollierte thermische Abbau von MnO₂ oder Mn₂O₃. In der Praxis lassen Anlagenbetreiber diese Ausgangsoxide durch eine reduzierende Atmosphäre bei genauen Temperaturen von etwa 940 °C bis 1.000 °C laufen. Dieses schmale Band ist der eigentliche Produktionshebel für die ultimative Produktionsvariable. Aus diesem Grund beeinflusst eine strenge Temperaturregulierung stark die Phasenreinheit des Produkts. Bessere Produktionslinien kontrollieren das Fenster streng, damit verbleibende Rückstände die Charge nicht sabotieren, und das ist es normalerweise, was verhindert, dass nicht reagierte Verunreinigungen sichtbar werden.

Der Weg der nasschemischen Fällung

Alternativ nutzen Hersteller die nasschemische oder Fällungsmethode. Diese Methode beinhaltet die Fällungsreaktion löslicher Mangansalze wie Mangansulfat (MnSO₄) unter Verwendung spezifischer Oxidationsmittel in einer stark alkalischen Umgebung. Das Ergebnis der Reaktion sind charakteristische physikalische Eigenschaften. Dies führt zur Erzeugung feinerer Partikelgrößen und größerer Oberflächen.

Unterschiedliche Herstellungsmethoden haben Auswirkungen auf Reinheit und Verwendung. Beispielsweise wird von kommerziellen Produkten erwartet, dass sie einen Mindestreinheitsgrad von 70 % bis 72 % Mangangehalt gewährleisten. Darüber hinaus bestimmt die ausgewählte Methode das Vorhandensein von Verunreinigungen wie Siliziumdioxid (SiO₂), Eisen (Fe) und Schwermetallen. Der Grad der Verunreinigung bestimmt die Art des Manganprodukts, das hergestellt wird, entweder in „Batteriequalität“ (häufig erfordert die große Oberfläche des Nassniederschlags) oder in „Ferritqualität“ (was stark von der thermischen Reinheit abhängt).

Industrielle Anwendungen: Wo Mn₃O₄ unverzichtbar ist

Mangantetroxid fungiert als notwendiger Rohstoff in mehreren fortschrittlichen Industrien. Aufgrund seiner strukturbedingten Eigenschaften und der gemischtvalenten Bedingung übernimmt es spezielle Aufgaben, die andere Manganverbindungen einfach nicht auf die gleiche Weise bewältigen können.

Batteriekathodenvorläufer (NMC/LMO)

Das bevorzugte Material, das als Rohstoff für die Kofällung bei der Herstellung von NMC-Kathodenvorläufern verwendet wird, ist Mn₃O₄, dank seiner genau definierten Partikelform und seines Mn²⁺/Mn³⁺-Verhältnisses. Das Material ist perfekt mit dem Kopräzipitationsverfahren für Ni- und Co-Hydroxide kompatibel. Batterien stellen an solche Produkte hohe Maßstäbe. Bei RFQ-Anfragen von Käufern werden häufig Angaben zur D50-Partikelgröße und zur spezifischen BET-Oberfläche angegeben, um eine optimale Batterieleistung zu gewährleisten.

Herstellung von Weichferriten

Mn₃O₄ wird als direkter Vorläufer bei der Herstellung von MnZn (Mangan-Zink)-Weichferriten verwendet. Solche wichtigen Magnete werden weltweit in Transformatoren, Induktivitäten und EMI-Filtern eingesetzt. Die natürliche Spinell-Vorstruktur von Hausmannit reduziert den Energieaufwand beim Sinterprozess. Darüber hinaus führt es zu einer Verbesserung der magnetischen Permeabilität des hergestellten Ferritmaterials. Folglich sind Elektronikhersteller, die in wichtigen Exportländern wie Südkorea, Japan und Deutschland tätig sind, stark auf Ferrit Mn₃O₄ angewiesen.

Mikronährstoffdünger

In der Landwirtschaft wird Mangantetraoxid als äußerst wirksamer Mangandünger eingesetzt, der Nährstoffe langsam freisetzt. Es wird zur Verbesserung von Böden mit Manganmangel eingesetzt, insbesondere von Böden mit geringem Humusgehalt in sandigen Gebieten oder stark alkalischen Böden. Mn₃O₄ löst sich im Vergleich zu Mangansulfat (MnSO₄) viel langsamer auf, es reduziert wirksam schnelle Auslaugungsverluste und stellt sicher, dass die Pflanzen über einen längeren Zeitraum hinweg mit Nährstoffen versorgt werden.

Mangantrioxid in Spezialkeramik und Pigmenten

Im Keramiksektor wird Mn₃O₄ als hocheffizientes Färbemittel sowie als nützliches Flussmittel für Keramikglasuren eingesetzt. Darüber hinaus dient Mn₃O₄ als Sinterzusatz für Spezialkeramiken. Durch die hervorragende Hitzebeständigkeit bis zu Temperaturen von 1.562 °C eignet sich das Material hervorragend für die rauen Erhitzungsbedingungen von Schwerindustriekeramik.

Neue Anwendungen – Superkondensatoren und Katalyse

Mit Blick auf die Zukunft erweist sich nanostrukturiertes Mn₃O₄ als äußerst vielversprechend für pseudokapazitive Energiespeichersysteme und fortschrittliche Oxidationskatalyse. Forscher untersuchen kontinuierlich das Potenzial, Superkondensatorelektroden zu verbessern und das Material auf dem neuesten Stand der Energietechnologie zu halten.

Arbeiten Sie mit einem verifizierten Mn₃O₄-Hersteller zusammen

Zusammenfassend lässt sich sagen, dass der immense industrielle Wert von Mangantetroxid absolut untrennbar mit seiner Grundstruktur verbunden ist. Die einzigartige Hausmannit-Spinell-Architektur schafft die lebenswichtige gemischtvalente Chemie, die Mn₃O₄ in Batterievorläuferformulierungen und der Herstellung von Weichferriten völlig unersetzlich macht.

Die Wahl der richtigen Qualität beginnt mit einem klaren Verständnis der physikalischen und chemischen Eigenschaften des Materials. Nachdem Sie nun die entscheidenden Kennzahlen – von der Phasenreinheit bis zur Partikelgröße – verstanden haben, besteht der nächste wichtige Schritt darin, zu überprüfen, ob Ihr Lieferant Charge für Charge stets genau diese Spezifikationen liefern kann.

Sind Sie bereit, eine zuverlässige Lieferkette für Ihre Fertigungsanforderungen sicherzustellen? Fordern Sie noch heute bei unserem Mn₃O₄-Produktionsteam ein Spezifikationsblatt und ein Muster an Qingchong-Mangantetroxid-Produktdetailseite .

FAQs

1. Was ist der Unterschied zwischen Mangandioxid (MnO₂) und Mangantetroxid (Mn₃O₄)?

Mangandioxid (MnO₂) enthält ausschließlich Mn⁴⁺-Ionen und weist eine Rutil-Kristallstruktur auf, die hauptsächlich in Trockenbatterien und zur Wasseraufbereitung verwendet wird. Mangantetroxid (Mn₃O₄) ist eine gemischtvalente Verbindung, die sowohl Mn²⁺- als auch Mn³⁺-Ionen in einer verzerrten Spinellstruktur enthält. Diese ausgeprägte Struktur macht Mn₃O₄ für die Synthese von NMC-Batteriekathoden und magnetischen Weichferriten weit überlegen.

2. Warum ist die Hausmannitstruktur für die Batterieherstellung wichtig?

Die verzerrte Spinellstruktur von Hausmannit ist eine perfekte Vorlage für den Co-Präzipitationsprozess, der zur Herstellung von NMC-Batterievorläufern (Nickel-Mangan-Kobalt) erforderlich ist. Die spezifische Anordnung der Mn²⁺- und Mn³⁺-Ionen ermöglicht eine gleichmäßige Integration mit Nickel und Kobalt, was zu einer hochwertigeren, fehlerfreien Endkathode der Batterie führt.

3. Ist Mangantetroxid (Mn₃O₄) magnetisch?

Ja, Mangantetroxid weist spezifische magnetische Eigenschaften auf. Da es Mn²⁺-Ionen enthält, die chemisch den Fe²⁺-Ionen in Eisenoxiden ähneln, besitzt Mn₃O₄ ein ausgeprägtes magnetisches Moment. Dies macht es zum idealen Vormaterial für die Herstellung hochmagnetischer MnZn-Weichferritkerne, die in der modernen Elektronik eingesetzt werden.

4. Auf welche wesentlichen Verunreinigungen sollte ich beim Kauf von Mn₃O₄ achten?

Die kritischsten zu überwachenden Verunreinigungen sind Eisen (Fe), Siliziumdioxid (SiO₂), Schwefel (S) und Schwermetalle wie Blei (Pb). Eisen zerstört die magnetische Permeabilität in Ferriten, während Schwefel die Batterielebensdauer drastisch verkürzt, indem es die Elektrolytstabilität beeinträchtigt. Fordern Sie immer ein Analysezertifikat (CoA) an, um die Schwellenwerte für Verunreinigungen zu überprüfen.

5. Wie verändert die Produktionsmethode die Qualität von Mangantetroxid?

Bei der thermischen Zersetzungsmethode werden Vorläuferoxide auf etwa 1.000 °C erhitzt, wodurch im Allgemeinen hochreine, größere Partikel entstehen, die sich ideal für die Ferritproduktion eignen. Umgekehrt reagieren bei der nasschemischen Fällungsmethode Mangansalze in flüssigen Lösungen zu deutlich kleineren Partikeln mit großer Oberfläche. Diese große Oberfläche ist bei Batterieherstellern sehr gefragt.

Keiner Zurück zu den Nachrichten Nächster Beitrag
